AD7888是一款高速、低功耗、12位模数转换器（ADC），采用2.7 V至5.25 V单电源供电，吞吐量可达125 kSPS。通过输入采样保持功能可在500 ns内采集一个信号，并采用单端采样方案。AD7888内置8个单端模拟输入AIN1～AIN8，每一通道上的模拟输入范围均为0至V REF，该器件能够转换最高3 MHz的全功率信号。
AD7888具有一个2.5 V片内基准电压源，可用作该ADC的基准电压源。用户可通过REF IN/REF OUT引脚获得这一基准电压。或者，也可以在此引脚加载一个外部基准，为AD7888提供外部基准电压，此外部基准电压的范围为1.2 V至V DD。
CMOS结构可确保获得低功耗，正常工作模式下的典型功耗为2 mW，省电模式下为3 µW。这款器件提供两种封装：16引脚窄体小形集成封装（SOIC）和16引脚超薄紧缩小型封装（TSSOP）。
规格参数
系列:AD7888
安装风格:SMD/SMT
封装 / 箱体:TSSOP-16
分辨率:12 bit
通道数量:8 Channel
接口类型:SPI
采样比:125 kS/s
输入类型:Single-Ended
结构:SAR
模拟电源电压:2.7 V to 5.25 V
数字电源电压:2.7 V to 5.25 V
SNR – 信噪比:71 dB
最小工作温度:- 40 C
最大工作温度:+ 105 C
封装:Tube
商标:Analog Devices
DNL - 微分非线性:+/- 2 LSB
增益误差:+/- 2 LSB
高度:1.05 mm
INL - 积分非线性:+/- 2 LSB
输入电压:5.25 V
长度:5 mm
ADC 输入端数量:8 Input
转换器数量:1 Converter
工作电源电压:5 V
Pd-功率耗散:3.5 mW
特性
• 额定电压（V DD）：2.7 V至5.25 V
• 灵活的功耗/吞吐量管理
• 关断模式：最大1 µA
• 8个单端输入
应用
电池供电系统（个人数字助理、医疗器械、移动通信）
仪表和控制系统
高速调制解调器

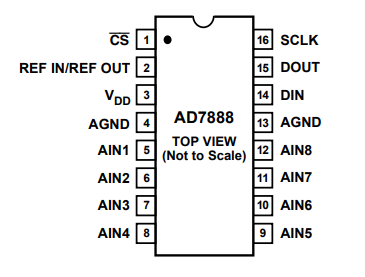

引脚配置
