AD7866是一款双核、12位、高速、低功耗、逐次逼近型模数转换器ADC，采用单电源工作，电源电压为2.7 V至5.25 V，最高吞吐量可达1 MSPS。该器件内置两个ADC，两者之前均配有一个低噪声、宽带宽采样保持放大器，可处理10 MHz以上的输入频率。
转换过程和数据采集过程均通过标准控制输入进行控制，可与微处理器或DSP轻松连接。输入信号在CS的下降沿进行采样，而转换同时在此处启动。转换时间取决于SCLK频率。该器件无流水线延迟。
AD7866采用设计技术，可在高吞吐量的情况下实现极低的功耗。当电源电压为3 V、吞吐量为1 MSPS时，最大功耗为3.8 mA。当电源电压为5 V、吞吐量为1 MSPS时，最大功耗为4.8 mA。在休眠模式下工作时，还提供灵活的功耗/吞吐量管理功能。
规格参数
安装风格:SMD/SMT

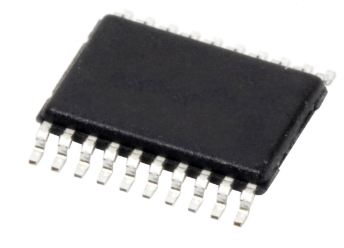

封装 / 箱体:TSSOP-20
分辨率:12 bit
通道数量:4 Channel
接口类型:SPI
采样比:1 MS/s
输入类型:Single-Ended
结构:SAR
模拟电源电压:2.7 V to 5.25 V
数字电源电压:2.7 V to 5.25 V
SNR – 信噪比:70 dB
最小工作温度:- 40 C
最大工作温度:+ 125 C
增益误差:+/- 2.5 LSB
高度:1.05 mm
INL - 积分非线性:+/- 1.5 LSB
输入电压:2.5 V/5 V
长度:6.5 mm
ADC 输入端数量:4 Input
转换器数量:2 Converter
工作电源电压:5 V
Pd-功率耗散:24 mW
类型:S/H ADC
宽度:4.4 mm
单位重量:191 mg
特性
• 双核12位、双通道ADC
• 高吞吐量：1 MSPS
• 额定电压（VDD）：2.7 V至5.25 V
• 低功耗：
- 最大11.4 mW（1 MSPS、3 V电源）
- 最大24 mW（1 MSPS、5 V电源）
• 宽输入带宽- 信噪比：70 dB（300 kHz输入频率）
• 2.5 V片上基准电压源

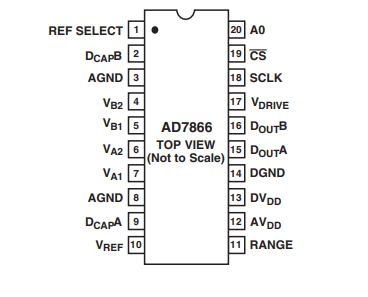

引脚配置
