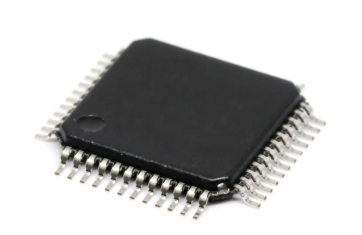

AD7621是一款16位、3 MSPS、电荷再分配SAR型、全差分模数转换器（ADC），采用2.5 V单电源供电。该器件内置一个16位高速采样ADC、一个内部转换时钟、一个内部基准电压缓冲、纠错电路，以及串行和并行系统接口端口。并且采用48引脚LQFP或48引脚LFCSP封装，工作温度范围为-40°C至+85°C。
该器件具有三种采样模式：极高采样速率模式（宽带Warp模式），适用于欠采样应用；快速模式（正常模式），适用于异步转换速率应用；低功耗模式（脉冲模式），适用于低功耗应用，功耗与吞吐量呈比例关系。
规格参数
分辨率:16 bit
通道数量:1 Channel
接口类型:Parallel, SPI
采样比:3 MS/s
输入类型:Differential
结构:SAR
SNR – 信噪比:90 dB
最小工作温度:- 40 C
最大工作温度:+ 85 C
封装:Tray
商标:Analog Devices
开发套件:EVAL-AD7621EDZ
DNL - 微分非线性:- 1 LSB/2 LSB
增益误差:+/- 0.38 %FSR
高度:1.4 mm
INL - 积分非线性:+/- 2 LSB
输入电压:+/- 2.5 V
长度:7 mm
湿度敏感性:Yes
ADC 输入端数量:1 Input
转换器数量:1 Converter
工作电源电压:2.5 V
Pd-功率耗散:86 mW
功耗:70 mW
特性
• 16位分辨率、无失码
• 无流水线延迟（SAR架构）
• 差分输入范围：±VREF（VREF最高为2.5V）
• 吞吐量：
3 MSPS（宽带Warp和Warp模式）
2 MSPS（正常模式）
1.25 MSPS（脉冲模式）
• 积分非线性（INL）：最大值±2 LSB（FS为±30 ppm）
• 信纳比：典型值89 dB @ 100 kHz
应用
• 医疗仪器
• 高速数据采集
• 数字信号处理
• 通信
• 仪器仪表
• 频谱分析
• 自动测试设备

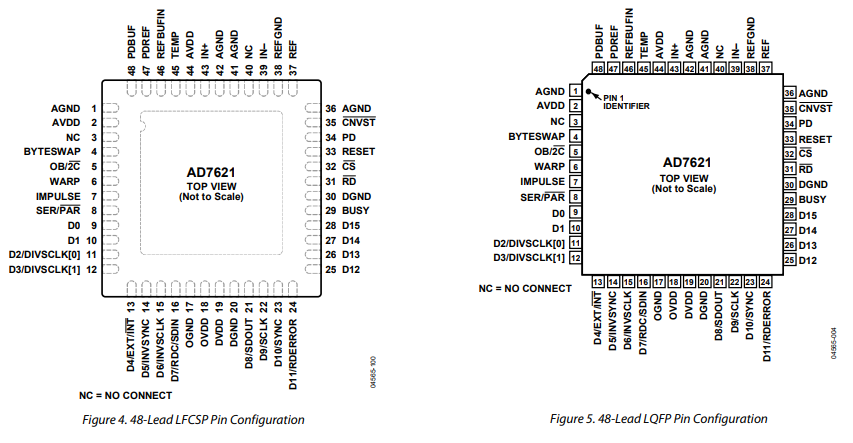

引脚配置图
