AD7194是一款适合高精密测量应用的低噪声完整模拟前端。它集成一个低噪声、24位Σ-Δ型模数转换器(ADC)。片内低噪声增益级意味着ADC中可直接输入小信号。这款器件可配置为8路差分输入或16路伪差分输入。片内4.92 MHz时钟可以用作ADC的时钟源；或者，也可以使用外部时钟或晶振。该器件的输出数据速率可在4.7 Hz至4.8 kHz的范围内变化。
这款器件具有非常灵活的数字滤波器，包括一个快速建立选项。输出数据速率和建立时间等变量取决于所选的选项。针对要求所有转换均需建立的应用，AD7194具有零延迟特性。这款器件的工作电源电压为3 V至5.25 V，功耗为4.65 mA，采用32引脚LFCSP封装。
规格参数
系列:AD7194
安装风格:SMD/SMT

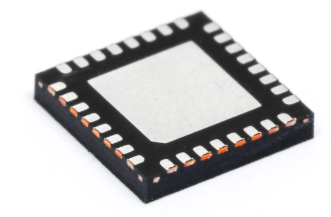

封装 / 箱体:LFCSP-32
分辨率:24 bit
通道数量:8 Channel
接口类型:SPI
输入类型:Differential/Pseudo-Differential
结构:Sigma-Delta
模拟电源电压:3 V to 5.25 V
数字电源电压:2.7 V to 5.25 V
最小工作温度:- 40 C
最大工作温度:+ 105 C
封装:Tray
商标:Analog Devices
开发套件:EVAL-AD7194EBZ
增益误差:+/- 0.005 %FSR
高度:0.73 mm
INL - 积分非线性:+/- 2 ppm
输入电压:+/- 2.5 V
长度:5 mm
特性
• 快速建立滤波器选项
• 8个差分/16个伪差分输入通道
• RMS噪声：11 nV（4.7 Hz，增益 = 128）
• 15.5位无噪声分辨率(2.4 kHz，增益 = 128)
• 无噪声分辨率高达22位（增益 = 1）
• 失调漂移：±5 nV/℃
• 增益漂移：±1 ppm/°C
• 可编程增益（1至128）
• 输出数据速率：4.7 Hz至4.8 kHz
• 内部或外部时钟
• 50 Hz/60 Hz同时抑制
• 4路通用数字输出
• 4电源
• AVDD：3 V至5.25 V
• DVDD：2.7 V至5.25 V
• 电流：4.65 mA
• 温度范围：-40°C至+105°C
• 封装：32引脚LFCSP
• 三线式串行接口
• SPI、QSPI™、MICROWIRE™和DSP兼容
• SCLK引脚内的施密特触发
应用
• PLC/DCS模拟输入模块
• 数据采集
• 应变片传感器
• 压力测量
• 温度测量
• 流量测量
• 电子秤
• 色谱
• 医疗与科学仪器

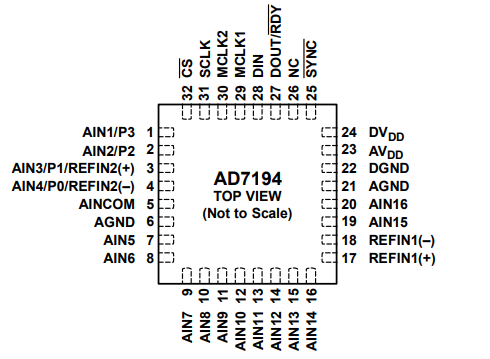

引脚配置
