AD4007为高精度、高速、低功耗、18位、轻松驱动、精密逐次逼近寄存器(SAR)模数转换器(ADC)，采用单电源(VDD)供电。基准电压VREF由外部提供，并且可以独立于电源电压。AD4007功耗和吞吐速率呈线性变化关系。
轻松驱动特性可降低信号链的复杂性和功耗，同时支持较高的通道密度。低输入电流，尤其是高阻态模式与长信号采集阶段的结合，无需使用专用的ADC驱动器。
输入范围压缩无需向ADC驱动器放大器提供负电源，同时保留完整的ADC代码范围。输入过压箝位可保护ADC输入免受过压事件影响，尽可能减少了对参考引脚的干扰且无需外部保护二极管。
通过高达2 MSPS的快速器件吞吐量，用户可以精确捕获高频信号并实现过采样技术，以克服与抗混叠滤波器设计相关的挑战。低串行外设接口(SPI)时钟速率要求降低了数字输入和输出功耗，拓宽了数字主机选项并简化了横跨数字隔离发送数据的工作过程。通过使用独立的VIO逻辑电源，SPI兼容串行用户接口可与1.8V、2.5V、3V和5V逻辑兼容。
规格参数
系列:AD4007
安装风格:SMD/SMT

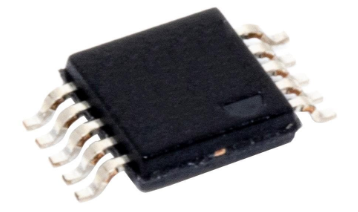

封装 / 箱体:MSOP-10
分辨率:18 bit
通道数量:1 Channel
接口类型:SPI
采样比:1 MS/s
输入类型:Differential
结构:SAR
模拟电源电压:1.8 V
数字电源电压:1.71 V to 5.5 V
SNR – 信噪比:100.5 dB
最小工作温度:- 40 C
最大工作温度:+ 125 C
封装:Tube
商标:Analog Devices
开发套件:EVAL-AD4003FMCZ
INL - 积分非线性:1 LSB
转换器数量:1 Converter
Pd-功率耗散:12.3 mW
特性
• 轻松驱动
• 大大降低输入反冲
• 输入电流降至0.5 μA/MSPS
• 增强采集阶段，≥79%周期时间（1 MSPS时）
• 第一转换精度，无延迟或流水线延迟
• 输入范围压缩适合单电源供电
• 快速转换支持低SPI时钟速率
• 高达50 mA的输入过压箝位保护吸电流
• SPI/QSPI/MICROWIRE/DSP兼容串行接口
应用
• 自动化测试设备
• 机器自动化
• 医疗设备
• 电池供电设备
• 精密数据采集系统
• 仪器仪表和控制系统
引脚配置
