LPF-BV11R5-10W+滤波器的参数特性、应用及尺寸图

2025/3/12 14:05:44

浏览次数: 7

Mini-Circuits的LPF-BV11R5-10W+是一种集总LC滤波器，具有良好的插入损耗和高抑制能力。该低通滤波器覆盖直流至11.5 MHz，阻带高达2 GHz。该滤波器具有高Q电容器和电感器，以实现低插入损耗。它在生产批次中具有可重复的性能。

规格参数

产品类型:Signal Conditioning

产品:Low Pass Filters

频率:11.5 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:LPF

封装:Tray

商标:Mini-Circuits

介入损耗:0.3 dB

安装:Board Mount

特性

插入损耗良好，典型值为0.3dB。具有出色的功率处理能力

良好的回波损耗，典型值为17dB。

高达2GHz的宽阻带

屏蔽包装

应用

测试设备

实验室使用

发射器/接收器

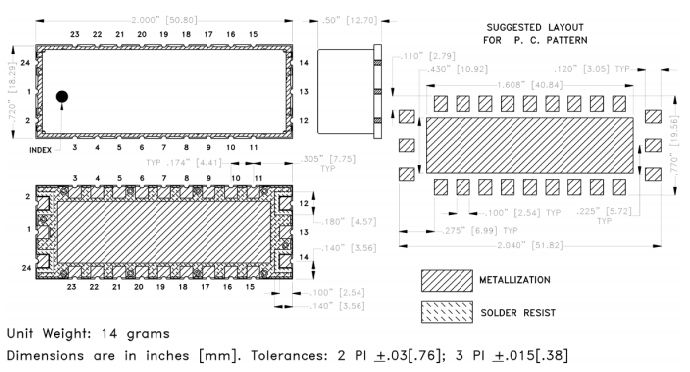

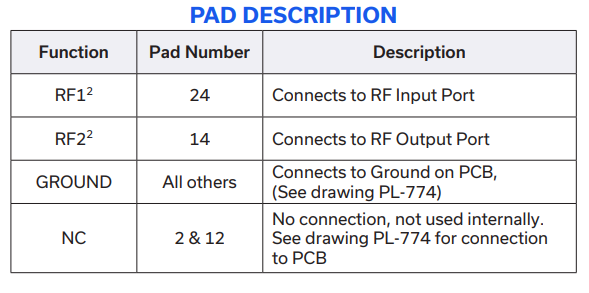

尺寸图
