PMA3-24323LN+是一款基于pHEMT的宽带低噪声MMIC放大器，在非常宽的带宽内具有高动态范围和低噪声系数的独特组合，使其成为各种发射机和接收机应用的理想选择。该放大器作为不需要外部匹配的50Ω匹配放大器，提供了专注于Ka波段卫星通信应用的市场竞争性能。PMA3-24323LN+非常适合作为第二级放大器，而不会降低接收侧的整体系统本底噪声，也可以作为发射侧的低噪声预驱动器或驱动器。该设计使用单个5V正极电源，采用小塑料封装（3 x 3 x 0.89mm），可容纳密集的电路板布局。
规格参数
工作频率:24 GHz to 32 GHz
工作电源电压:5 V
工作电源电流:128 mA
增益:16.6 dB
NF—噪声系数:3.8 dB
类型:Low Noise Amplifiers
安装风格:SMD/SMT
封装 / 箱体:QFN-12
技术:Si
P1dB - 压缩点:16.8 dBm
OIP3 - 三阶截点:25 dBm
最小工作温度:- 40 C
最大工作温度:+ 85 C
系列:PMA3
封装:Reel
封装:Cut Tape
商标:Mini-Circuits
输入返回损失:14 dB
隔离分贝:40 dB
Pd-功率耗散:1.62 W
特性
宽带，24至32 GHz
典型低噪声系数。3.1分贝
OIP3高，典型+25 dBm
典型高P1dB+17 dBm
单+5V正电源电压
3x3mm，12引线QFN型封装
应用
卫星通信
测试和测量设备
5G毫米波和回程无线电系统
雷达、电子战和电子对抗防御系统

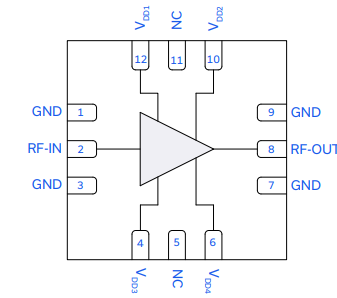

尺寸图
