PMA3-313GLN+低噪放大器的参数、特性应用及尺寸图

2025/3/13 14:20:34
浏览次数: 6

PMA3-313GLN+是一款基于PHEMT的高增益、低噪声MMIC放大器，具有高增益、出色的增益平坦度和低噪声系数的独特组合，非常适合用作接收器应用的第一级驱动放大器。该设计在单个4V电源上运行，与50Ohm匹配，采用微型塑料封装（3 x 3 x 0.89mm），可容纳密集的电路板布局。

PMA3-313GLN+低噪放大器的参数、特性应用及尺寸图

规格参数

工作频率:26.5 GHz to 31 GHz

工作电源电压:4 V

增益:19.9 dB

NF—噪声系数:2.6 dB

安装风格:SMD/SMT

封装 / 箱体:MCLP-12

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:PMA

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

输入返回损失:8 dB

通道数量:1 Channel

Pd-功率耗散:650 mW

特性

30 GHz时的高增益18.2 dB

出色的增益平坦度，在26.5至31 GHz范围内为±1dB

低NF，30 GHz时为2.4 dB

P1dB，典型值11。30 GHz

OIP3，典型值23.4dBm。30 GHz

内置偏置三通和直流块

应用

5G

固定卫星

手机

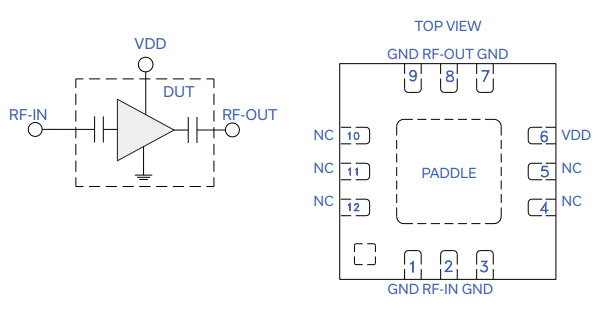

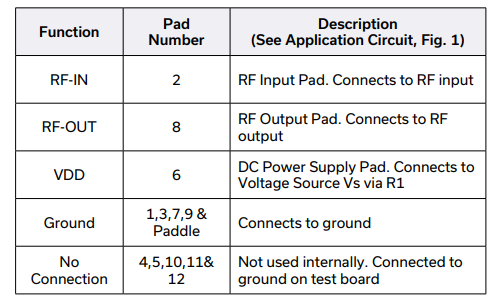

尺寸图

PMA3-313GLN+低噪放大器的参数、特性应用及尺寸图

PMA3-313GLN+低噪放大器的参数、特性应用及尺寸图
