PMA3-453-D+宽带放大器的特性应用及尺寸图
2025/3/13 14:33:38
浏览次数:
22
PMA3-453-D+是一款基于PHEMT的宽带低噪声MMIC放大器芯片，在非常宽的板带宽上具有高增益和低噪声系数的独特组合，非常适合用作接收器应用的第一级驱动放大器。该设计在单个4V电源上运行，并与50欧姆相匹配。
特性
宽带，10至45 GHz
可低至9 GHz
高增益，典型值25.5 dB。20 GHz
低NF，典型值1.6 dB。20 GHz
P1dB，典型值为10dBm。20 GHz
OIP3，典型值22dBm。20 GHz
内置偏置三通和直流块
应用
5G
实验室仪器
卫星

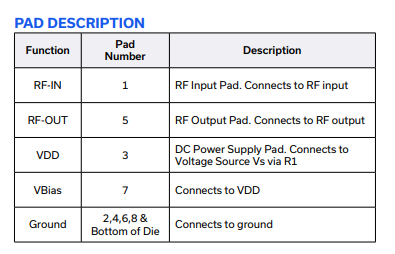

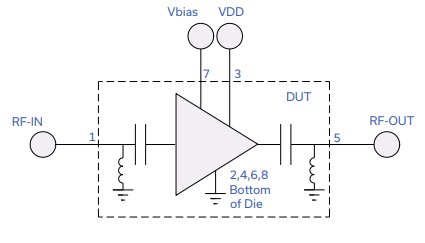

尺寸图
