NCS2-33+射频变压器芯片的参数、特性应用及尺寸

2025/3/14 14:24:06

浏览次数: 10

NCS2-33+是Mini-Circuits的一款射频变压器芯片，其最小截止频率最小为1500MHz，最大为3100MHz，符合ROHS标准。

规格参数

产品类型:Signal Conditioning

产品:Baluns

频率:2.3 GHz

带宽:1600 MHz

阻抗:50 Ohms

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:NCS2

封装:Reel

封装:MouseReel

商标:Mini-Circuits

介入损耗:1 dB

安装:Board Mount

特性

宽带，1500至3100 MHz

低相位不平衡，5度，振幅不平衡，典型值0.6 dB。

微型尺寸，0.079英寸x0.049英寸x0.033英寸

LTCC结构

成本低

可水洗

应用

无线局域网

WIMAX，WIBRO

MMDS

WCDMA

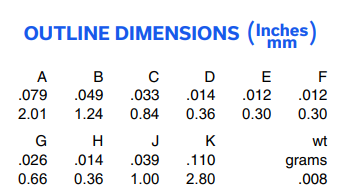

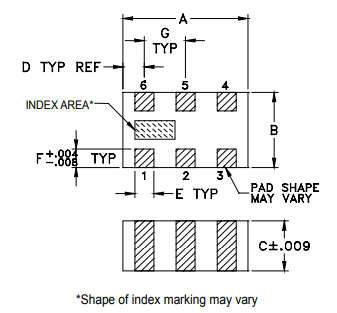

尺寸图
