PSA-14+宽带放大器的参数、特性应用及尺寸

2025/3/14 14:32:18

浏览次数: 8

PSA-14+（符合RoHS标准）是一种采用GaAs HBT技术制造的宽带放大器，在宽频范围内具有出色的增益平坦度。此外，PSA-14+在该频率范围内具有良好的输入和输出回波损耗，无需外部匹配组件。铅饰面为哑光锡。

规格参数

工作频率:10 MHz to 10 GHz

工作电源电压:5 V

工作电源电流:47 mA

增益:16.5 dB

NF—噪声系数:3.9 dB

安装风格:SMD/SMT

P1dB - 压缩点:16.3 dBm

OIP3 - 三阶截点:29.4 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:PSA

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

特性

•增益，典型值16.5 dB。2 GHz

•出色的回波损耗，典型值为19dB。输入，典型值35dB。输出

应用

•基站基础设施

•测试仪器

•MMDS和无线局域网

•LTE

•卫星通信

•航空电子设备

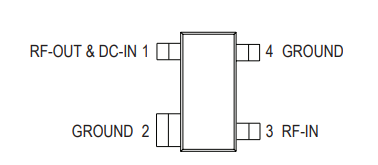

尺寸图
