LFCG-1800+低通滤波器的参数、特性应用及尺寸图

2025/3/14 14:38:07
浏览次数: 11

Mini-Circuits的LFCG-1800+是一款LTCC低通滤波器，通带从直流到1800 MHz，支持各种应用。该模型提供了1.1 dB的典型通带插入损耗，并且由于战略性地构建了布局，组件之间的相互作用最小，因此提供了非常好的阻带抑制。它可处理高达5.5W的射频输入功率，并提供-55至+125°C的宽工作温度范围。该滤波器采用微小的0805陶瓷形状，带有环绕式端子，是密集PCB布局的理想选择，并且由于寄生效应导致的性能变化最小。

LFCG-1800+低通滤波器的参数、特性应用及尺寸图

规格参数

产品类型:Signal Conditioning

产品:Low Pass Filters

频率:DC to 1800 MHz

阻抗:50 Ohms

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:LFCG

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:1.1 dB

特性

•低损耗，典型值为1.1 dB

•典型高抑制50 dB

•出色的功率处理能力，5.5W

•尺寸极小的0805（2.0毫米x 1.25毫米）

•温度稳定

•LTCC结构

应用

•谐波抑制

•VHF/UHF发射机/接收机

•军用雷达应用

•测试和测量

•电信和宽带无线

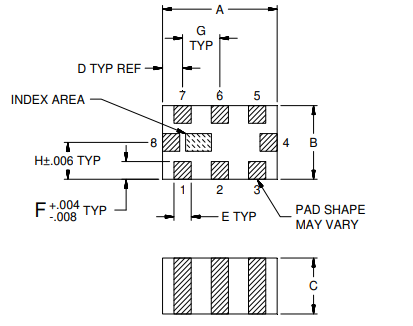

尺寸图

LFCG-1800+低通滤波器的参数、特性应用及尺寸图

LFCG-1800+低通滤波器的参数、特性应用及尺寸图

LFCG-1800+低通滤波器的参数、特性应用及尺寸图
