PMA2-252LNA+放大器芯片的参数、特性应用及尺寸图

2025/3/17 13:55:58
浏览次数: 9

PMA2-252LNA+是一款E-PHEMT放大器，工作频率为1500至2500 MHz。放大器具有0.8 dB的低噪声系数，同时提供17.6 dB的增益、+30 dBm的OIP3和+17.8 dBm的P1dB，+4V电源消耗57 mA时的典型回波损耗为18 dB。通过改变外部反馈电阻器R1，可以在整个工作带宽内调节增益。放大器采用行业标准的2x2mm SMT封装，RF端口内部匹配为50Ω，便于轻松集成到微波系统PC板中。

PMA2-252LNA+放大器芯片的参数、特性应用及尺寸图

规格参数

工作频率:1.5 GHz to 2.5 GHz

工作电源电压:4 V

工作电源电流:57 mA

增益:17.6 dB

NF—噪声系数:0.8 dB

类型:Low Noise Amplifiers

安装风格:SMD/SMT

封装 / 箱体:SMT-8

技术:Si

P1dB - 压缩点:7.8 dBm

OIP3 - 三阶截点:30 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

特性

噪声系数，典型值0.8 dB

VS=+4V时的可调增益，典型值。14.5至17.6分贝

OIP3，典型+30 dBm

P1dB，典型值+17.8 dBm

2x2mm 8引脚SMT封装

可用作MGA-632P8a、b的替代品

应用

基站基础设施

卫星通信（国际海事卫星组织）

全球定位系统

战术空中导航

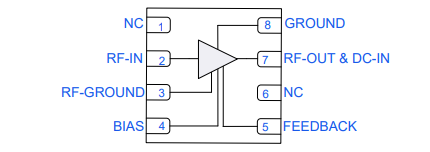

尺寸图

PMA2-252LNA+放大器芯片的参数、特性应用及尺寸图

PMA2-252LNA+放大器芯片的参数、特性应用及尺寸图
