PMA2-33LN-D+低噪声放大器芯片的特性应用及尺寸图概述

2025/3/17 14:01:12

浏览次数: 10

Mini-Circuits PMA2-33LN-D+是一款基于E-PHEMT的超低噪声MMIC放大器芯片，具有低噪声和高IP3的独特组合，使该放大器成为灵敏、高动态范围接收器应用的理想选择。该设计在单个3V电源上运行，与50Ω系统非常匹配。

特性

•超低噪声系数，0.9 GHz时为0.47 dB

•高IP3，典型值为34 dBm。在0.9 GHz时，3 GHz时为+39 dBm

•高磅，P1dB，典型值17.6 dBm。0.9 GH

应用

•基站基础设施

•便携式无线

•LTE

•全球定位系统

•GSM

•机载雷达

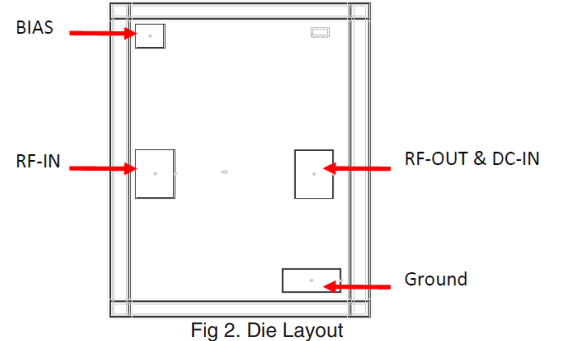

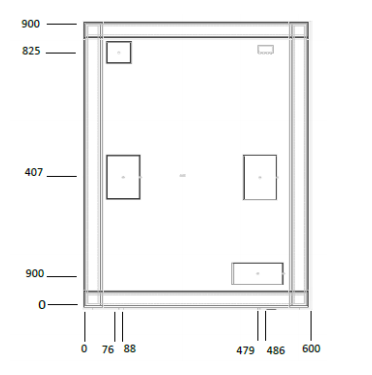

尺寸图
