PMA2-43LN-D+放大器芯片的特性、应用及尺寸图

2025/3/17 14:08:28

浏览次数: 3

Mini-Circuits PMA2-43LN-D+是一款基于E-PHEMT的超低噪声MMIC放大器芯片，具有低噪声和高IP3的独特组合，使该放大器成为灵敏、高动态范围接收器应用的理想选择。该设计在单个5V电源上运行，与50Ω系统非常匹配。

特性

•超低噪声系数，1.5 GHz时为0.5 dB

•高IP3，典型值32.3 dBm。1.5 GHz

•高磅，P1dB，典型值20.4 dBm。1.9 GHz

应用

•基站基础设施

•便携式无线

•LTE

•全球定位系统

•GSM

•机载雷达

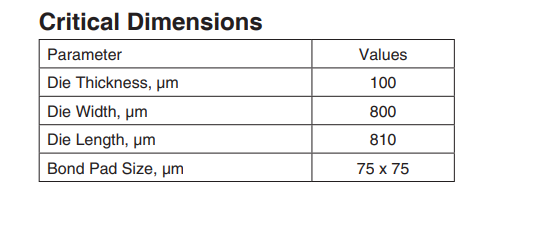

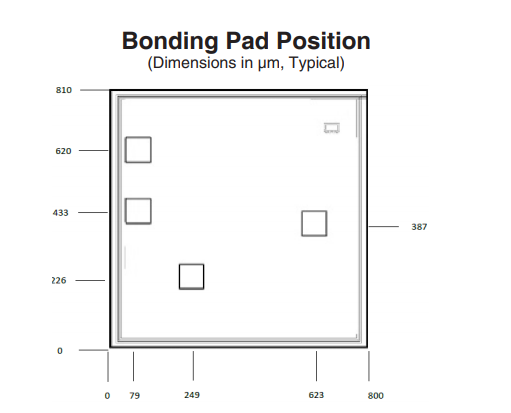

尺寸图
