LEE-59+宽带放大器的规格参数、特性应用及尺寸图

2025/3/17 14:13:30

浏览次数: 5

LEE-59+（符合RoHS标准）是一款提供高动态范围的宽带放大器。它具有可重复的性能。它被封装在一个3X3mm的MCLP模制塑料包装中。

规格参数

工作频率:0 Hz to 5 GHz

工作电源电压:4.8 V

工作电源电流:65 mA

增益:7.6 dB

NF—噪声系数:4.5 dB

P1dB - 压缩点:11.5 dBm

OIP3 - 三阶截点:33 dBm

最小工作温度:- 45 C

最大工作温度:+ 85 C

系列:LEE

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

输入返回损失:14 dB

通道数量:1 Channel

产品类型:RF Amplifier

特性

•DC-5 GHz

•输出功率，典型值17.3 dBm。

•内部匹配50欧姆

•散热性能极佳，金属底部外露

•输出功率平坦至10 GHz

•可水洗

•低附加相位噪声，通常为-171 dBc/Hz@10 KHz偏移

应用

•蜂窝

•个人电脑

•通信接收器和发射器

•卫星通信，军事

•适用于低相位噪声应用

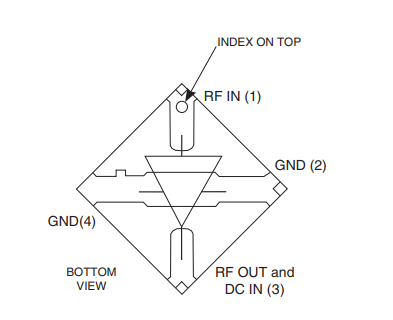

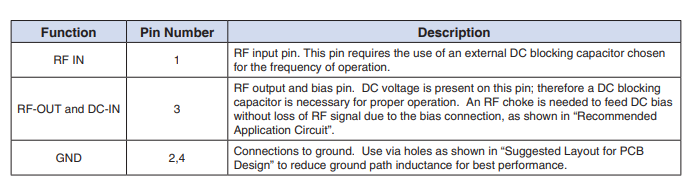

尺寸图
