YAT-8A+衰减器的参数、特性应用及尺寸图

2025/3/18 13:39:07
浏览次数: 9

YAT-A衰减器（符合ROHS标准）是使用高度重复的MMIC工艺制造的固定值吸收衰减器，包括GaAs基板上的薄膜电阻器。YAT-A衰减器包含晶片金属化通孔，以实现低热阻和宽带操作。YAT-As的标称衰减值为0至10 dB（以1 dB为步长），以及12、15、20和30 dB。包装在2毫米x 2毫米的微型MCLPTM包装中，适合狭小的空间。

YAT-8A+衰减器的参数、特性应用及尺寸图

规格参数

封装 / 箱体:MCLP-6

衰减:8.7 dB

最大频率:18 GHz

阻抗:50 Ohms

通道数量:1 Channel

最大 VSWR:1.96

商标:Mini-Circuits

最大工作温度:+ 85 C

最小频率:0 Hz

最小工作温度:- 40 C

安装风格:SMD/SMT

封装:Reel

封装:Cut Tape

功率额定值:1.2 W

特性

卓越的电源处理

宽带，DC-18 GHz

微型封装MCLP™2 x 2 mm

出色的衰减精度和平整度

应用

蜂窝

PCS

通讯

雷达

防御

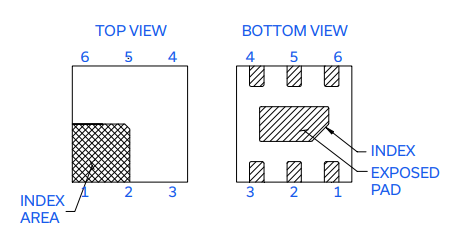

尺寸图

YAT-8A+衰减器的参数、特性应用及尺寸图

YAT-8A+衰减器的参数、特性应用及尺寸图
