GVA-60+宽带放大器的规格参数、特性应用及尺寸图

2025/3/18 13:52:16
浏览次数: 4

GVA-60+（符合RoHS标准）是一种使用HBT技术制造的宽带放大器，在宽频率范围内提供超平坦增益，具有高IP3。此外，GVA-60+在较宽的频率范围内具有良好的输入和输出回波损耗，无需外部匹配组件，并且具有出色的可靠性。它具有可重复的性能，并且封装在SOT-89封装中，具有非常好的热性能。

GVA-60+宽带放大器的规格参数、特性应用及尺寸图

规格参数

工作频率:10 MHz to 5 GHz

工作电源电压:5 V

工作电源电流:92 mA

增益:14.2 dB

NF—噪声系数:4.5 dB

类型:CATV Amplifiers

安装风格:SMD/SMT

封装 / 箱体:SOT-89-4

技术:InGaP

P1dB - 压缩点:10 dBm

OIP3 - 三阶截点:19.3 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

特性

在50至1000 MHz范围内具有出色的增益平坦度和回波损耗

高IP3与直流功耗

宽带高动态范围，无需外部匹配组件

增益，典型值20dB。0.4 GHz

增益平坦度：在50-1000MHz范围内为±0.3dB

出色的输入回波损耗，高达2 GHz，17-24 dB

高磅，典型值P1dB+20.0 dBm。0.4 GHz

优异的ESD保护，HBM为1C级

不需要外部匹配组件

应用

基站基础设施

便携式无线

有线电视和DBS

MMDS和无线局域网

LTE

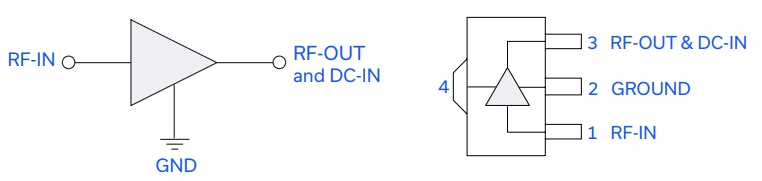

尺寸图

GVA-60+宽带放大器的规格参数、特性应用及尺寸图

GVA-60+宽带放大器的规格参数、特性应用及尺寸图
