低噪声放大器PMA-545G2+的参数、特性应用及尺寸图

2025/3/18 13:56:06

浏览次数: 13

Mini-Circuits PMA-545G2+是一款基于E-PHEMT*的低噪声MMIC放大器，工作频率为1.2至1.6 GHz，具有低噪声和高增益的独特组合，使其成为敏感接收器应用的理想选择。该设计在单个+5V电源上运行，内部匹配为50欧姆。

规格参数

工作频率:1.1 GHz to 1.6 GHz

工作电源电压:5 V

工作电源电流:158 mA

增益:29.6 dB

NF—噪声系数:1.1 dB

类型:Low Noise Amplifiers

安装风格:SMD/SMT

技术:Si

P1dB - 压缩点:22.4 dBm

OIP3 - 三阶截点:34.3 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:PMA

封装:Reel

封装:Cut Tape

特性

高增益，典型值30.4 dB。1.4 GHz

超低噪声系数，典型值为1.0 dB。1.4 GHz

高IP3，典型值为34 dBm。1.4 GHz

输出功率，典型值高达+22dBm。1.4 GHz

单正电源电压，5V

微型尺寸-3mm x 3mm

可水洗

应用

机载雷达

全球定位系统

国际海事卫星组织

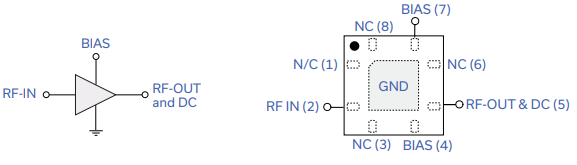

尺寸图
