放大器芯片PMA-5456+的参数、特性及尺寸图

2025/3/18 14:09:11

浏览次数: 6

PMA-5456+是一款高动态范围、低噪声、高IP3、高输出功率的单片放大器。采用E-PHEMT*技术制造，使其能够在单个正电源电压下工作。在工作频率范围内无条件稳定。

规格参数

工作频率:50 MHz to 6 GHz

工作电源电压:5 V

工作电源电流:60 mA

增益:5.8 dB

NF—噪声系数:2.4 dB

类型:Low Noise Amplifiers

安装风格:SMD/SMT

封装 / 箱体:MCLP-8

技术:Si

P1dB - 压缩点:22.1 dBm

OIP3 - 三阶截点:37.2 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:PMA

封装:Reel

封装:Cut Tape

特性

超低噪声系数，0.8 dB

高IP3，典型值为34 dBm。1GHz

宽带，高达6 GHz

低附加相位噪声

适用于低相位噪声应用

应用

蜂窝

ISM

GSM

WCDMA

LTE

WiMAX

无线局域网

UNII和HIPERLAN

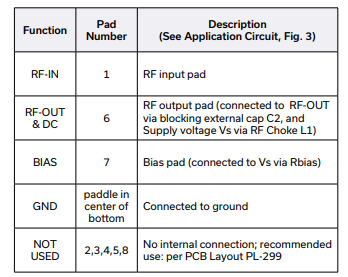

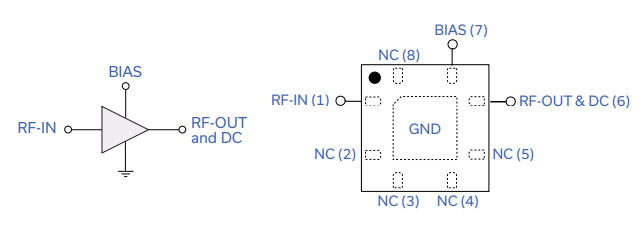

尺寸图
