PSA-545+低噪声放大器的参数、特性应用及尺寸

2025/3/18 14:11:16

浏览次数: 14

Mini-Circuits PSA-545+是一款基于E-PHEMT的超低噪声MMIC放大器，工作频率为50 MHz至4 GHz，具有低噪声和高IP3的独特组合，使该放大器成为敏感接收器应用的理想选择。该设计在单个3V电源上运行，电流仅为80mA，内部匹配为50欧姆。

规格参数

工作频率:50 MHz to 4 GHz

工作电源电压:3 V

工作电源电流:80 mA

增益:10.4 dB

NF—噪声系数:1.7 dB

类型:Low Noise Amplifiers

安装风格:SMD/SMT

封装 / 箱体:SOT-363-6

技术:Si

P1dB - 压缩点:20.5 dBm

OIP3 - 三阶截点:35.4 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:PSA

封装:Reel

封装:Cut Tape

特性

•单正电源电压，+3V，Id=80mA

•超低噪声系数，典型值为0.8 dB。1 GHz

•高IP3，典型值高达35 dBm。1 GHz

•输出功率为1dB comp。，典型值高达+20 dBm。

•增益，典型值为20 dB。1GHz

•微型SOT-363封装

•可水洗

•低附加相位噪声

应用

•蜂窝

•ISM

•GSM

•WCDMA

•LTE

•WiMax

•无线局域网

•UNII和HIPERLAN

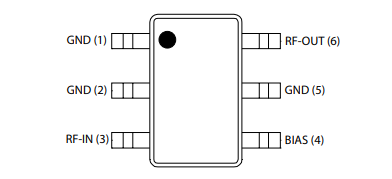

尺寸图
