MNA-2W+宽带放大器的特性、应用及尺寸图

2025/3/18 14:16:08
浏览次数: 11

MNA-2W+是一款基于PHEMT的宽带MMIC放大器，具有高有源指向性。MNA将整个匹配网络和封装内的大部分偏置电路集成在一起，减少了对复杂外部电路的需求。这种方法使MNA放大器的使用非常简单。该设计在单个2.8至5V电源上运行，与50Ω匹配良好，采用小巧、薄型的3x3mm 8引脚MCLP封装，可容纳密集的电路板布局。

MNA-2W+宽带放大器的特性、应用及尺寸图

特性

集成匹配、直流块和偏置电路

高指向性，典型值+21 dB。2.5 GHz和5V

工作电压超过2.8-5V

电源电压选择，+2.8V至+5V

微型尺寸.120“X.120”

射频输入和输出端的内部直流阻断

输出功率，典型值+17.5 dBm。2.5 GHz和5V

可水洗

应用

缓冲放大器

蜂窝基础设施

通信卫星

防御

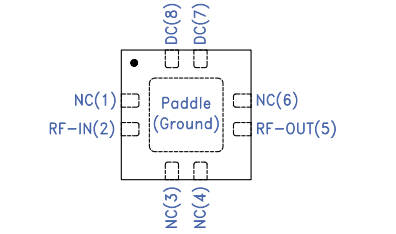

尺寸图
