ADC-20-4+定向耦合器的参数、特性应用及尺寸

2025/3/19 11:35:32

浏览次数: 8

ADC-20-4+是Mini-Circuits的一款定向耦合器芯片，其工作频率最小5MHz，最大1000MHz，最大插入损耗1.3dB，符合ROHS标准，外壳CD542，6针。

规格参数

频率:1 GHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:7.87 mm x 5.59 mm x 2.84 mm

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:ADC

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:0.7 dB

特性

•宽带，5-1000 MHz

•主线损耗低，典型值为0.5 dB。

•高指向性，典型值为21dB。

•可水洗

应用

•有线电视

•通信

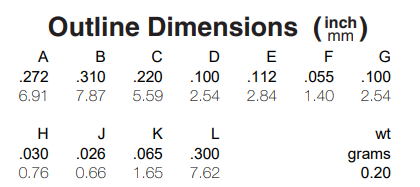

尺寸图
