HFCN-1760+陶瓷滤波器的参数、特性应用及尺寸图

2025/3/19 11:48:46

浏览次数: 3

HFCN-1760+是Mini-Circuits的一款陶瓷滤波器芯片，最小7节，最大7节，其中心或截止频率（fo/fc）为1760MHz，符合ROHS标准，陶瓷密封，外壳FV1206，4针。

规格参数

产品:High Pass Filters

频率:1.9 GHz to 5.5 GHz

带宽:3600 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:1206 (3216 metric)

最小工作温度:- 55 C

最大工作温度:+ 100 C

系列:HFCN

封装:Reel

封装:Cut Tape

介入损耗:1.31 dB

安装:Board Mount

特性

成本低

尺寸小

7节

温度稳定

出色的功率处理能力，7W

密封

应用

次谐波抑制

发射器/接收器

实验室使用

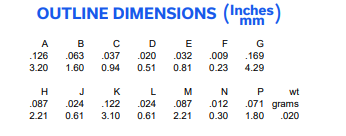

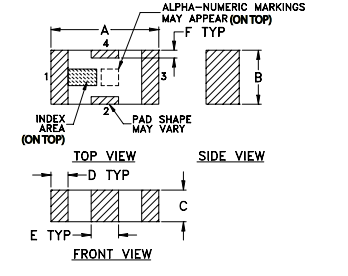

尺寸图
