LFCN-320+陶瓷滤波器的参数、特性及尺寸图

2025/3/19 11:50:45

浏览次数: 5

LFCN-320+是Mini-Circuits的一款陶瓷滤波器芯片，最小7节，最大7节，其中心或截止频率（fo/fc）为460MHz，符合ROHS标准，陶瓷，外壳FV1206，4针。

规格参数

产品:Low Pass Filters

频率:DC to 320 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:1206 (3216 metric)

最小工作温度:- 55 C

最大工作温度:+ 100 C

系列:LFCN

封装:Reel

封装:Cut Tape

商标:Mi0000 ni-Circuits

介入损耗:1 dB

特性

出色的功率处理能力，8.5W

尺寸小

7节

温度稳定

LTCC结构

应用

谐波抑制

VHF/UHF发射机/接收机

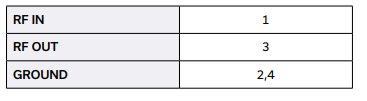

尺寸图
