FW-5A+固定衰减器的参数、特性应用及尺寸分析

2025/3/19 13:17:51
浏览次数: 4

Mini-Circuits的FW-A系列是直流至12000 MHz频率范围内的固定衰减器，具有出色的衰减平坦度。FW-A系列的标称衰减范围为1至20 dB。该衰减器系列支持测试和测量应用。精确的性能、出色的VSWR和坚固的一体式结构使该模型成为需要在非常宽的频率范围内进行精确衰减的系统的理想解决方案。

FW-5A+固定衰减器的参数、特性应用及尺寸分析

规格参数

封装 / 箱体:FF704

衰减:5 dB

阻抗:50 Ohms

通道数量:1 Channel

最大 VSWR:1.55

商标:Mini-Circuits

最大工作温度:+ 85 C

最小工作温度:- 40 C

封装:Bulk

功率额定值:1.4 W

产品类型:Attenuators

特性

宽带覆盖，DC至12000 MHz

额定功率高达2瓦

坚固的一体式结构

现成可用性

成本非常低

应用

阻抗匹配

信号电平调整

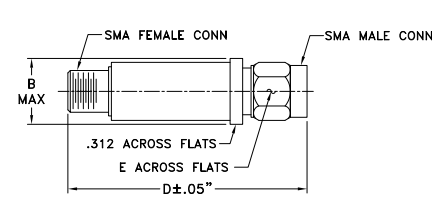

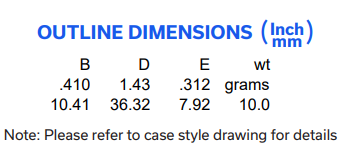

尺寸图

FW-5A+固定衰减器的参数、特性应用及尺寸分析

FW-5A+固定衰减器的参数、特性应用及尺寸分析
