CMD315C4射频放大器的参数、特性及引脚配置

2025/3/20 13:27:38
浏览次数: 5

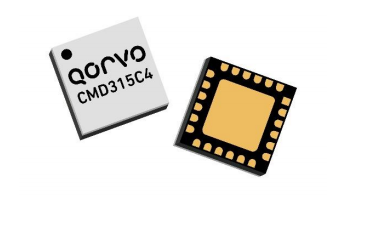

CMD315C4是一款GaAs MMIC驱动放大器，采用无引线表面安装封装。CMD315C4非常适合需要小尺寸和高线性度的复杂通信系统。该设备在8 GHz时提供19.5 dB的增益，相应的输出1 dB压缩点为21 dBm，输出IP3为33 dBm。CMD315C4采用50欧姆匹配设计，无需外部直流模块和射频端口匹配。

CMD315C4射频放大器的参数、特性及引脚配置

规格参数

工作频率:4 GHz to 10 GHz

工作电源电压:3 V to 5.5 V

工作电源电流:143 mA

增益:19.5 dB

NF—噪声系数:5.5 dB

类型:Driver Amplifiers

安装风格:SMD/SMT

封装 / 箱体:QFN-24

技术:GaAs

P1dB - 压缩点:21 dBm

OIP3 - 三阶截点:33 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:CMD315

封装:Reel

封装:Cut Tape

特性

•高输出功率

•高线性

•单一正偏差

•低电流消耗

•符合无铅RoHs标准的4x4 Mm SMT封装

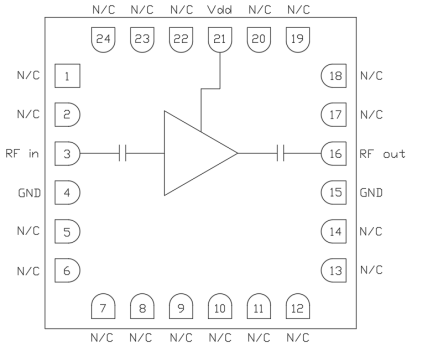

引脚配置

CMD315C4射频放大器的参数、特性及引脚配置
