QPC8013QTR13射频开关IC的参数、特性及引脚配置

2025/3/20 13:31:28

浏览次数: 4

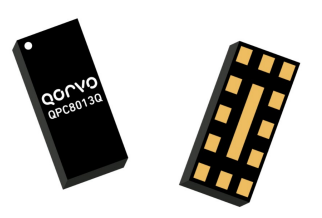

QPC8013Q是一款低损耗、高隔离度的SP4T开关，其性能针对LTE和分集应用进行了优化。QPC8013Q采用超紧凑的1.1mm x 1.9mm x 0.44mm、13针模块封装，可实现最小的解决方案尺寸，无需外部隔直电容器（当设备端口没有外部直流电时）。

规格参数

开关配置:SP4T

最小频率:617 MHz

最大频率:6 GHz

介入损耗:0.55 dB

关闭隔离—典型值:34 dB

最小工作温度:- 40 C

最大工作温度:+ 85 C

安装风格:SMD/SMT

资格:AEC-Q100

系列:QPC8013Q

封装:Reel

封装:Cut Tape

商标:Qorvo

特性

符合AEC-Q100 3级标准

•出色的插入损耗和隔离性能

0.55dB典型IL，频带7

34dB典型隔离，频带7

•617MHz至6GHz的多频带操作

•兼容RFFE 2.0

•紧凑型1.1mm x 1.9mm x 0.44mm，模块化封装

•典型应用中不需要隔直电容器

应用

•汽车远程信息处理模块LTE和多样性应用

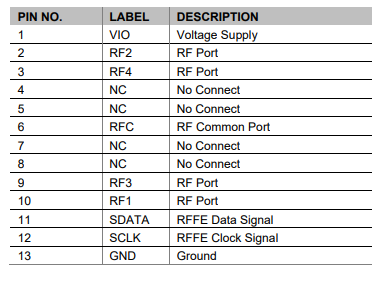

引脚配置
