QPA9122MTR7射频放大器的参数、特性应用及引脚配置

2025/3/20 13:42:00

浏览次数: 4

QPA9122M是一款宽带、高增益和高线性度的驱动放大器。它在2.6GHz时提供36.5dB增益，峰值功率为27dBm P3dB。该放大器可以为高达200 MHz宽的5G NR信号的宽带信号提供良好的DPD线性性能，使其非常适合m-MIMO应用。

QPA9122M在2.3-5.0 GHz的整个工作频带内与50Ω内部匹配，并通过VPD引脚具有关闭功能。QPA9122M还具有用于线性优化的外部偏置控制能力。

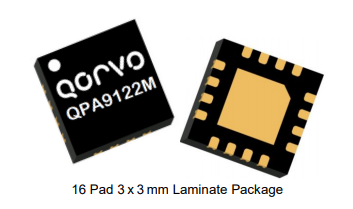

QPA9122M采用16针3X3mm SMT封装，占用空间和引脚与QPA9120、QPA9121和QPA9122兼容。

规格参数

工作频率:2.3 GHz to 5 GHz

工作电源电压:5 V

工作电源电流:120 mA

增益:36.5 dB

安装风格:SMD/SMT

封装 / 箱体:LGA-16

OIP3 - 三阶截点:27 dBm

系列:QPA9122

封装:Reel

封装:Cut Tape

商标:Qorvo

特性

•2.3–5.0 GHz工作频率

•50Ω匹配射频输入和输出

•+27 dBm P3dB

•2.6 GHz时增益为36.5 dB

•+5 V单电源，ICQ可调

•直流电源关闭功能

应用

•5G m-MIMO

•移动基础设施

•通用无线

•TDD/FDD系统

引脚配置

上一篇：CMD311P34放大器的规格参数、特性及引脚配置下一篇：QPC6014TR7射频开关IC的参数、特性应用及引脚配置
