RFSW6222TR7射频开关的规格参数、特性应用及引脚配置

2025/3/20 13:53:40
浏览次数: 12

RFSW6222是一种双极双掷（DPDT）开关，专为通用开关应用而设计。低插入损耗和出色的线性性能使RFSW6222成为滤波器或放大器旁路开关的理想选择。工作电源电压为2.4V至3.5V。控制逻辑与1.3V和2.7V系统兼容。2.0mm x 2.0mm尺寸的标准12针QFN封装是一种紧凑、易于使用的开关元件，可快速集成到多模式、多频带系统中。

RFSW6222TR7射频开关的规格参数、特性应用及引脚配置

规格参数

开关配置:DPDT

最小频率:50 MHz

最大频率:3.7 GHz

介入损耗:0.29 dB

关闭隔离—典型值:30 dB

最小工作温度:- 30 C

最大工作温度:+ 90 C

安装风格:SMD/SMT

封装 / 箱体:QFN-12

技术:Si

系列:RFSW6222

封装:Reel

封装:Cut Tape

商标:Qorvo

开发套件:RFSW6222PCK-410

高控制电压:1.3 V to 2.7 V

开关数量:Dual

工作电源电流:90 uA

特性

•50–3700 MHz操作

•低插入损耗：2700MHz时典型值为0.29dB

•高端口间隔离度：2700MHz时为29dB

•功率处理≤+35dBm

•电流消耗极低

•兼容1.3V至2.7V GPIO

应用

•过滤器切换

•LNA旁路切换

•天线切换

•双单端配置

•差分对配置

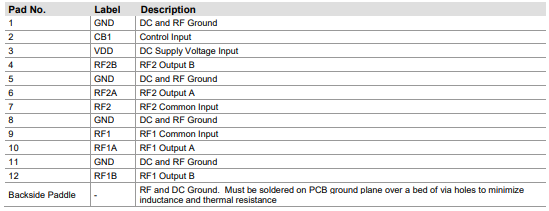

引脚配置

RFSW6222TR7射频开关的规格参数、特性应用及引脚配置

RFSW6222TR7射频开关的规格参数、特性应用及引脚配置
