QPA0363ATR7放大器的参数、特性应用及引脚配置

2025/3/20 14:05:25

浏览次数: 33

QPA0363A是一款高性能SiGe HBT MMIC放大器。达林顿配置提供了高FT和优异的热性能。异质结增加了击穿电压，并最大限度地减少了结之间的漏电流。发射极结非线性的消除导致对互调产物的更高抑制。

QPA0363A可以通过使用降压电阻器在各种电源电压下工作。两个隔直电容器、旁路电容器和一个可选的射频扼流圈完成了这个内部匹配的50欧姆设备运行所需的电路。

QPA0363A采用符合行业标准的SOT-363封装组装，无铅且符合RoHS标准。

规格参数

工作频率:0 Hz to 5 GHz

工作电源电压:2.5 V

工作电源电流:11 mA

增益:15.7 dB

NF—噪声系数:2.85 dB

类型:Gain Block Amplifiers

安装风格:SMD/SMT

封装 / 箱体:SOT-363-6

技术:SiGe

P1dB - 压缩点:1.7 dBm

OIP3 - 三阶截点:16.5 dBm

最小工作温度:- 40 C

最大工作温度:+ 105 C

系列:QPA0363

封装:Reel

封装:Cut Tape

特性

直流至5000 MHz运行

单正电压电源

低电流消耗：+5 V电源时为11 mA

输出IP3:1950 MHz时典型值为+20 dBm

噪声系数：1950 MHz时的典型值为2.85 dB

坚固的1000V 1C级HBM ESD额定值

无铅/RoHS兼容SOT-363封装

应用

蜂窝、PCS、GSM、UMTS

PA驱动放大器

中频/射频缓冲放大器

无线数据、卫星

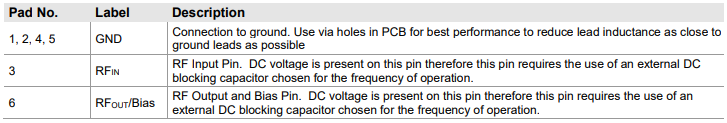

引脚配置
