M3SWA2-34DR+射频开关的参数、特性应用及尺寸

2025/3/21 13:47:10
浏览次数: 6

Mini-Circuits的M3SWA2-34DR+是一款GaAs MMIC SPDT吸收开关，其内部驱动器专为直流至30 GHz的宽带操作而设计。该开关能够在宽频率范围内实现快速、纳秒级的切换，同时将栅极滞后效应降至最低。该型号具有出色的隔离性、高线性度，能够承受+27 dBm的射频输入功率。它采用3x3 mm QFN风格的小型封装，便于集成到紧凑的组件中。

M3SWA2-34DR+射频开关的参数、特性应用及尺寸

规格参数

开关配置:SPDT

最大频率:30 GHz

介入损耗:2.2 dB

最小工作温度:- 55 C

最大工作温度:+ 105 C

安装风格:SMD/SMT

封装 / 箱体:QFN-16

系列:M3SWA2

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

高控制电压:1.8 V to 3.6 V

开关数量:Dual

工作电源电流:2.7 mA

Pd-功率耗散:430 mW

特性

宽带，直流至30 GHz

典型低插入损耗。1.0分贝

高隔离，典型。65分贝

高输入IP3，典型+48 dBm

快速上升/下降时间，典型值。6.9纳秒/7.1纳秒

3x3 mm，16引脚QFN型封装

应用

雷达、电子战和电子对抗防御系统

通信基础设施

测试和测量

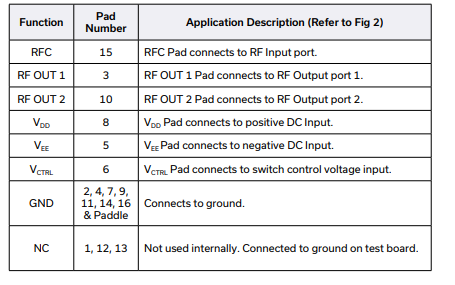

尺寸配置

M3SWA2-34DR+射频开关的参数、特性应用及尺寸

M3SWA2-34DR+射频开关的参数、特性应用及尺寸
