新到现货BFCN-1855+带通滤波器参数信息

2025/3/21 13:53:22

浏览次数: 6

BFCN-1855+LTCC带通滤波器由12层构成，以实现微型尺寸和高性能重复性。环绕式端子可最大限度地减少寄生效应引起的性能变化。这些单元覆盖1855 MHz±65 MHz，具有低插入损耗和良好的抑制性能。

规格参数

产品类型:Signal Conditioning

产品:Bandpass Filters

频率:1.855 GHz

带宽:130 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:FV1206

最小工作温度:- 55 C

最大工作温度:+ 100 C

系列:BFCN

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:3 dB

特性

•体积小

•温度稳定

•密封

•LTCC结构

应用

•谐波抑制

•发射器/接收器

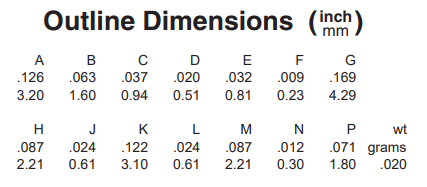

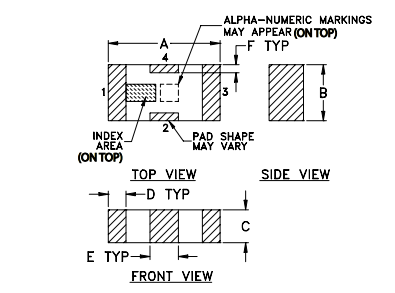

尺寸图
