现货LFCN-900+陶瓷滤波器的参数、特性及尺寸图

2025/3/21 13:58:34

浏览次数: 6

LFCN-900+是Mini-Circuits的一款陶瓷LPF滤波器芯片，最小7节，最大7节，其中心或截止频率（fo/fc）为1075MHz，符合ROHS标准，陶瓷，外壳FV1206，4针。

规格参数

产品类型:Signal Conditioning

产品:Low Pass Filters

频率:DC to 850 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:1206 (3216 metric)

最小工作温度:- 55 C

最大工作温度:+ 100 C

系列:LFCN

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:1.3 dB

单位重量:324.450 mg

特性

出色的功率处理能力，10W

尺寸小

7节

温度稳定

LTCC结构

阻带抑制，典型值45-50dB

应用

谐波抑制

VHF/UHF发射机/接收机

实验室使用

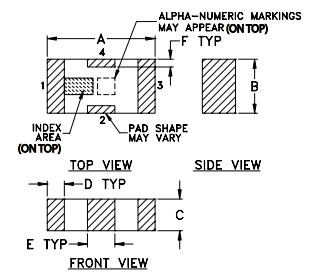

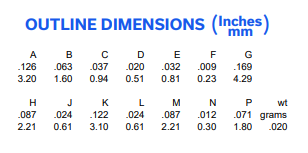

尺寸图
