TCM4-19+射频变压器的参数、特性应用及尺寸图

2025/3/21 14:07:18

浏览次数: 7

TCM4-19+是Mini-Circuits的一款射频变压器芯片，其工作频率最小10MHz，最大1900MHz，1:2，符合ROHS标准，可放心采购。

规格参数

产品:RF Transformers

端接类型:SMD/SMT

频率范围:10 MHz to 1.9 GHz

初级线圈阻抗:50 Ohms

次级线圈阻抗:50 Ohms

最小工作温度:- 20 C

最大工作温度:+ 85 C

通道数量:Single

封装 / 箱体:4.06 mm x 3.81 mm x 4.06 mm

长度:4.06 mm

宽度:3.81 mm

高度:4.06 mm

系列:TCM4

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

最大直流电流:30 mA

功率额定值:250 mW

特性

•宽带，10至1900 MHz

•带次级中心抽头的平衡传输线

•带镀焊料引线的塑料底座

•可水洗

应用

• PCS

• 蜂窝

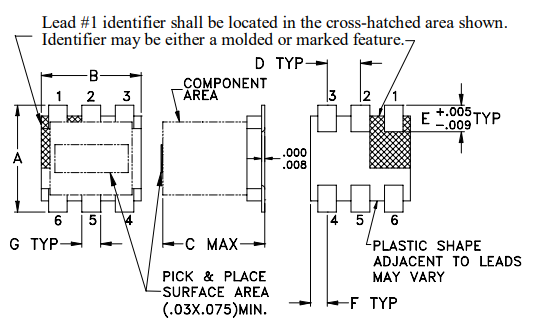

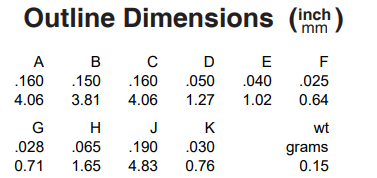

尺寸图
