现货LFCN-6400+低通滤波器的参数、特性

2025/3/21 14:12:57

浏览次数: 4

LFCN-6400+是Mini-Circuits的一款陶瓷低通滤波器，最小7节，最大7节，其中心或截止频率（fo/fc）为7200MHz，符合ROHS标准，HERMETIC密封，陶瓷，外壳FV1206，4针。

规格参数

产品类型:Signal Conditioning

产品:Low Pass Filters

频率:DC to 6400 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:1206 (3216 metric)

最小工作温度:- 55 C

最大工作温度:+ 100 C

系列:LFCN

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:2 dB

安装:Board Mount

特性

出色的功率处理能力，8W

尺寸小

7节

温度稳定

LTCC结构

应用

谐波抑制

VHF/UHF发射机/接收机

实验室使用

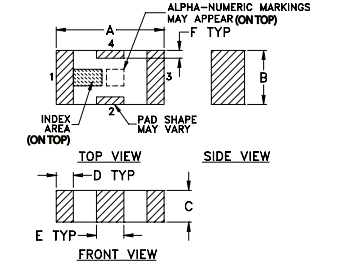

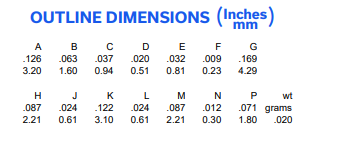

尺寸图
