SCN-3-28+合路器的规格参数、特性应用及尺寸图

2025/3/21 14:21:25

浏览次数: 11

SCN-3-28+是Mini-Circuits品牌的一款合路器电子元器件，其工作频率最小1600MHz，最大2800MHz，并且最大1.2dB插入损耗，0.120 X 0.060英寸，0.035英寸高，符合ROHS标准，超小，陶瓷，外壳FV1206-1，6针。

规格参数

产品类型:Signal Conditioning

频率:2.2 GHz

带宽:1200 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:1206 (3216 metric)

最小工作温度:- 55 C

最大工作温度:+ 100 C

系列:SCN

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:0.8 dB

特性

•外部隔离电阻器

•插入损耗低，典型值为0.8 dB。

•出色的振幅不平衡，典型值为0.2 dB。

•相位不平衡度非常好，典型值为5度。

•高隔离，典型值12dB。

•出色的功率处理能力，15W作为分路器

•尺寸小，0.12英寸X0.06英寸X0.035英寸

•ESD不敏感

•温度稳定的LTCC技术

•环绕式端接，具有出色的可焊性

•成本低

应用

•PSC，DECT

•视线通信

•决策支持系统

•ISM应用程序

•无线局域网

•WLL

•卫星通信

•国防应用

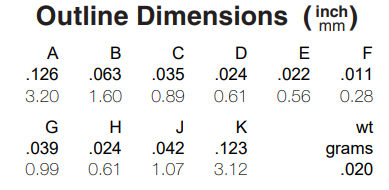

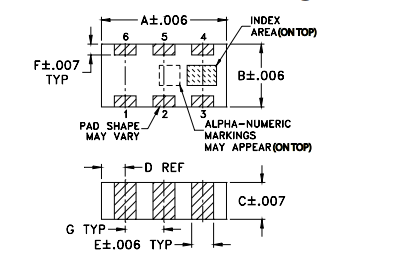

尺寸图
