MBT-44+偏置三通的参数、特性应用及尺寸图

2025/3/24 13:54:46
浏览次数: 8

Mini-Circuits的MBT-44+是一款超宽带MMIC表面贴装偏置三通，覆盖10 GHz至40 GHz的应用，在整个工作频率范围内具有低插入损耗、良好的回波损耗和高DC-RF隔离。该型号能够处理高达+30 dBm（1W）的射频输入功率和高达500 mA的直流输入电流。MBT-44+封装在2.5 mm x 2.5 mm 8L MCLP封装中。

MBT-44+偏置三通的参数、特性应用及尺寸图

规格参数

产品类型:Signal Conditioning

产品:Bias Tees

频率:10 GHz to 40 GHz

电压额定值:35 V

阻抗:50 Ohms

端接类型:SMD/SMT

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:MBT

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:1.1 dB

安装:Board Mount

特性

超宽带，10-40GHz

插入损耗低，典型值为1dB。

良好的回波损耗，典型值为15dB。

出色的隔离性能，典型值为46 dB。

应用

偏置放大器

偏置激光二极管

有源天线的偏置

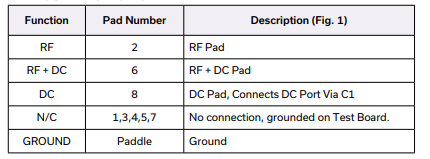

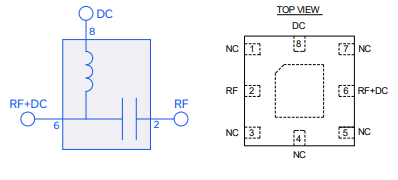

尺寸图

MBT-44+偏置三通的参数、特性应用及尺寸图

MBT-44+偏置三通的参数、特性应用及尺寸图
