MCA1-42MH+双平衡混频器的规格参数、特性应用及尺寸图

2025/3/24 14:02:06

浏览次数: 11

MCA1-42MH+是Mini-Circuits的一款双平衡混频器，其工作频率最小1000MHz，最大4200MHz，最大8.9dB转换损耗，符合ROHS标准，陶瓷，外壳DZ885，10针。

规格参数

射频:1 GHz to 4.2 GHz

转换损失——最大:8.9 dB

LO频率:1 GHz to 4.2 GHz

中频:0 Hz to 1.5 GHz

最大工作温度:+ 100 C

最小工作温度:- 55 C

安装风格:SMD/SMT

封装 / 箱体:7.62 mm x 6.35 mm x 2.16 mm

商标:Mini-Circuits

OIP3 - 三阶截点:16 dBm

封装:Reel

产品类型:RF Mixer

特性

•宽带，1000至4200 MHz

•转换损耗低，典型值为6.2 dB。

•出色的L-R隔离，典型值为35 dB。

•LTCC双平衡混频器

•可水洗

•成本低

•低调，0.08英寸

应用

•蜂窝

•PCN

•固定卫星

•WCDMA

•防御雷达

•国防通信

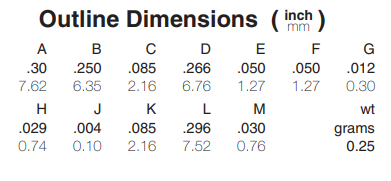

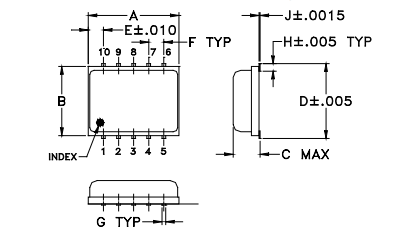

尺寸图
