USB-1SP4T-34射频开关芯片的特性应用及尺寸图

2025/3/24 14:29:37

浏览次数: 9

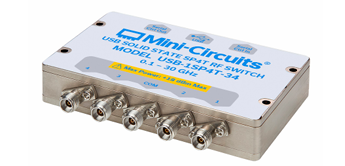

Mini-Circuits的USB-1SP4T-34是一款覆盖0.1至30 GHz超宽带的快速开关固态SP4T。固态设计具有高隔离、低插入损耗和整个频带良好线性的令人印象深刻的组合。该开关采用薄型封装，配有精度为2.92毫米的射频连接器。

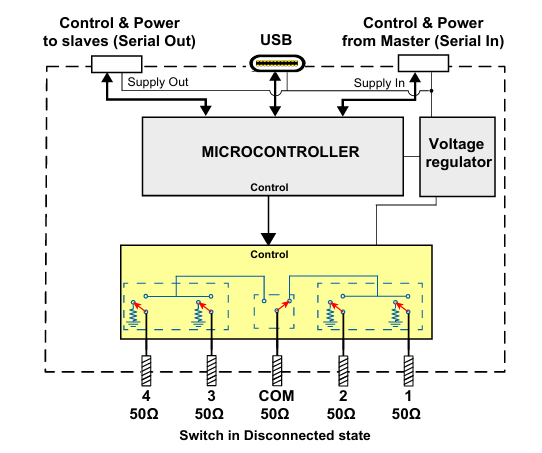

带有“动态寻址”的菊花链控制接口简化了控制集成，允许将多个开关组合成一个主/从链。只需连接，然后通电，就可以通过单个USB和软件接口独立控制多达25个兼容开关的整个链。

特性

超宽带固态设计

高隔离度，30 GHz时为60 dB

USB控制和自动化

多达25个开关的菊花链控制

应用

射频信号路由/开关矩阵

Ka波段卫星通信

军用无线电、雷达和电子战

微波无线电/蜂窝基础设施

测试和测量系统

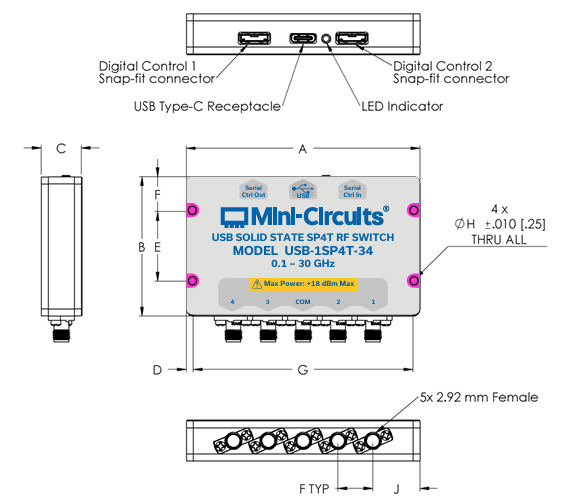

尺寸图
