ADE-30W+双平衡混频器的参数、特性应用及尺寸图

2025/3/26 11:49:37

浏览次数: 7

ADE-30W+是Mini-Circuits的一款双平衡混频器，其工作频率最小300MHz，最大4000MHz，最大9.8dB转换损耗，符合ROHS标准，外壳CD542，6针。

规格参数

射频:300 MHz to 4 GHz

转换损失——最大:9.8 dB

LO频率:300 MHz to 4 GHz

中频:DC to 950 MHz

最大工作温度:+ 85 C

最小工作温度:- 40 C

安装风格:SMD/SMT

封装 / 箱体:7.87 mm x 5.59 mm x 4.11 mm

商标:Mini-Circuits

OIP3 - 三阶截点:12 dBm

封装:Reel

封装:Cut Tape

产品类型:RF Mixer

特性

•转换损耗低，典型值为6.8 dB。

•出色的L-R隔离，典型值为35 dB。

•低调的包装

•可水洗

应用

•蜂窝

•PCN

•仪器仪表

•ISM

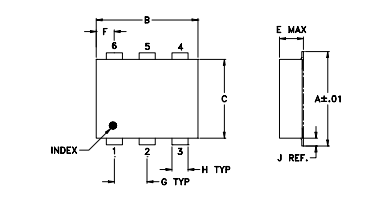

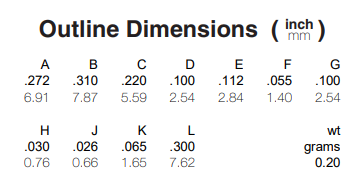

尺寸图
