LFCG-1000+低通滤波器的参数、特性应用及尺寸图

2025/3/26 13:17:01
浏览次数: 9

Mini-Circuits的LFCG-1000+是一款LTCC低通滤波器，通带从直流到1000 MHz，支持各种应用。该模型提供了0.8 dB的典型通带插入损耗，并由于组件之间相互作用最小的战略性布局而提供了非常好的阻带抑制。它可处理高达5.5W的射频输入功率，并提供从-55°C到125°C的宽工作温度范围。该滤波器采用微小的0805陶瓷形状，带有环绕式端子，是密集PCB布局的理想选择，并且由于寄生效应导致的性能变化最小。

LFCG-1000+低通滤波器的参数、特性应用及尺寸图

规格参数

产品类型:Signal Conditioning

产品:Low Pass Filters

频率:DC to 1000 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:0805 (2012 metric)

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:LFCG

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:0.8 dB

安装:Board Mount

特性

•低损耗，典型值为0.8 dB

•高抑制，典型值为45 dB

•出色的功率处理能力，5.5W

•尺寸极小的0805（2.0mm x 1.25mm）

•温度稳定

•LTCC结构

应用

•谐波抑制

•VHF/UHF发射机/接收机

•实验室使用

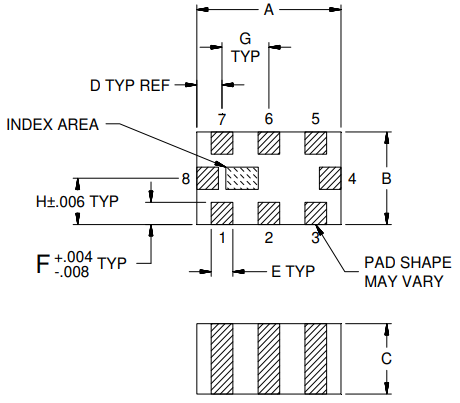

尺寸图

LFCG-1000+低通滤波器的参数、特性应用及尺寸图
