PHA-23HLN+宽带放大器的概述、特性及应用

2025/3/26 13:37:02

浏览次数: 7

PHA-23HLN+（符合RoHS标准）是一种采用E-PHEMT技术制造的宽带放大器，在宽频范围内提供极高的动态范围和低噪声系数。此外，PHA-23HLN+在宽频范围具有良好的输入和输出回波损耗。PHA-23HLN+封装在SOT-89封装中，具有非常好的热性能。

规格参数

工作频率:30 MHz to 2 GHz

工作电源电压:8 V

工作电源电流:235 mA

增益:19.5 dB

NF—噪声系数:1.9 dB

类型:CATV Amplifiers

安装风格:SMD/SMT

封装 / 箱体:SOT-89-4

技术:Si

P1dB - 压缩点:27.8 dBm

OIP3 - 三阶截点:42.5 dBm

最小工作温度:- 40 C

最大工作温度:+ 95 C

系列:PHA

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

输入返回损失:9.5 dB

隔离分贝:27.5 dB

通道数量:1 Channel

Pd-功率耗散:3.3 W

产品类型:RF Amplifier

特性

超高IP3，典型值+44.4 dBm。

中等功率，典型值+28.4 dBm。

出色的噪声系数，典型值为1.4 dB。

高功率，1 GHz时P1dB+28.4 dBm

应用

基站基础设施

有线电视

蜂窝

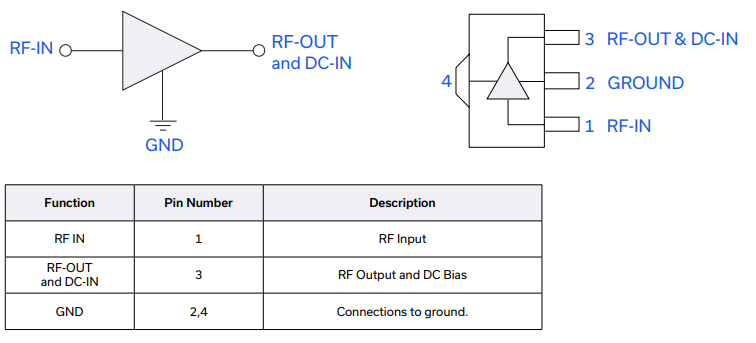

尺寸图
