PHA-11+射频放大器的参数、特性应用及尺寸图

2025/3/27 13:21:33
浏览次数: 4

Mini-Circuits PHA-11+是一款采用E-PHEMT*技术制造的双匹配宽带放大器，提供高动态范围（高IP3和低NF），适用于50和75欧姆的应用。在宽带50和75欧姆放大器评估板上已经证明了极高的IP2。将其与低噪声系数相结合，使其适用于超高动态范围放大器。

PHA-11+射频放大器的参数、特性应用及尺寸图

规格参数

工作频率:50 MHz to 3 GHz

工作电源电压:5 V

工作电源电流:146 mA

增益:12 dB

NF—噪声系数:2.7 dB

类型:CATV Amplifiers

安装风格:SMD/SMT

封装 / 箱体:MCLP-8

技术:Si

P1dB - 压缩点:20.4 dBm

OIP3 - 三阶截点:41.8 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:PHA

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

输入返回损失:4.5 dB

通道数量:2 Channel

Pd-功率耗散:1 W

特性

一个封装中有两个匹配的放大器

高IP3，推挽配置下0.8 GHz时为+44 dBm

电源电压低，+3至+5V

噪声系数，0.8 GHz时为1.8

增益，典型值16dB。0.8 GHz

P1dB，典型值+22 dBm。0.8 GHz

可用作WJ AH11a、b的替代品

高IP2，推挽配置下0.8时为+78 dBm

应用

有线电视

FTTH

光网络

基站基础设施

平衡放大器

75欧姆推挽式平衡放大器

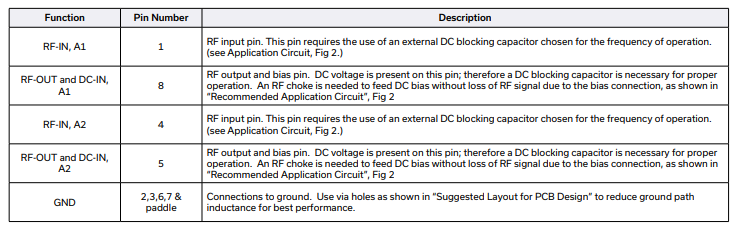

尺寸图

PHA-11+射频放大器的参数、特性应用及尺寸图

PHA-11+射频放大器的参数、特性应用及尺寸图
