PMA3-83LNW+低噪声放大器射频芯片的概述及尺寸图

2025/3/27 13:42:03
浏览次数: 2

PMA3-83LNW+是一款基于PHEMT的宽带低噪声MMIC放大器，具有低噪声、高IP3和宽带平坦增益的独特组合，使其成为灵敏、高动态范围接收器应用的理想选择。该设计在单个5V或6V电源上运行，与50Ω非常匹配，采用小巧、低剖面的封装（3 x 3 x 0.89mm），可适应密集的电路板布局。

PMA3-83LNW+低噪声放大器射频芯片的概述及尺寸图

规格参数

工作频率:400 MHz to 8 GHz

工作电源电压:6 V

工作电源电流:75 mA

增益:19 dB

NF—噪声系数:2.2 dB

类型:Low Noise Amplifiers

安装风格:SMD/SMT

封装 / 箱体:MCLP-12

技术:Si

P1dB - 压缩点:18.1 dBm

OIP3 - 三阶截点:29 dBm

最小工作温度:- 40 C

最大工作温度:+ 105 C

系列:PMA3

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

输入返回损失:7 dB

通道数量:1 Channel

Pd-功率耗散:950 mW

特性

宽带平坦增益，0.4至8 GHz

低噪声系数，2 GHz时为1.2 dB

高IP3，在2 GHz时高达+37 dBm

高磅，P1dB，典型值21.7 dBm。2 GHz和6V

优异的增益平坦度，在0.4至7 GHz和6V范围内为±0.6 dB

应用

无线网络

无线局域网

UMTS

LTE

WiMAX

S波段雷达

C波段卫星通信

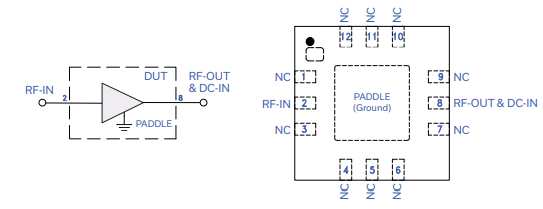

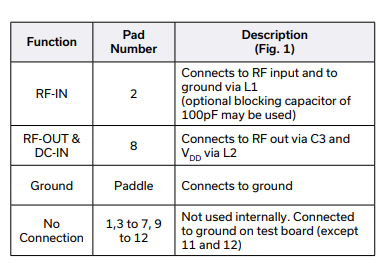

尺寸图

PMA3-83LNW+低噪声放大器射频芯片的概述及尺寸图

PMA3-83LNW+低噪声放大器射频芯片的概述及尺寸图
