HFCN-650+陶瓷滤波器的参数、特性应用及尺寸图

2025/3/27 13:49:50

浏览次数: 6

HFCN-650+是Mini-Circuits的一款陶瓷滤波器电子元件芯片，最小7节，最大7节，其中心或截止频率（fo/fc）为650MHz，并且符合ROHS标准，可放心进行使用，HFCN-650+菜用了HERMETIC密封，陶瓷，外壳FV1206，4针。

规格参数

频率:1.6 GHz

带宽:1780 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:1206 (3216 metric)

最小工作温度:- 55 C

最大工作温度:+ 100 C

系列:HFCN

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:1.89 dB

安装:Board Mount

单位重量:369.800 mg

特性

成本低

尺寸小

7节

温度稳定

LTCC结构

出色的功率处理能力，7W

密封

应用

次谐波抑制

发射器/接收器

实验室使用

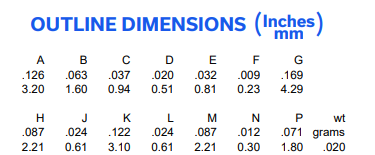

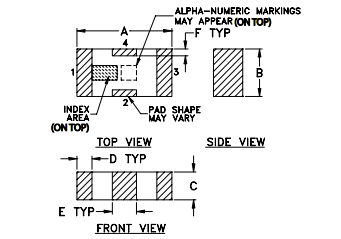

尺寸图
