KFR-KM50+射频适配器的概述、特性应用及尺寸图

2025/3/27 14:09:59

浏览次数: 6

Mini-Circuits的KFR-KM50+是一款直角2.92 mm-F至2.92 mm-M适配器，支持从直流到40 GHz的广泛应用。该模型提供了出色的VSWR、低插入损耗和平坦的频率响应。KFR-KM50+采用钝化不锈钢结构和镀金铍铜结构中心触点。

规格参数

射频系列:2.92 mm

侧1性别:Female

侧1极性:Normal

侧2性别:Male

侧2极性:Normal

阻抗:50 Ohms

最大频率:40 GHz

主体类型:Right Angle

触点电镀:Gold

封装:Bulk

商标:Mini-Circuits

触点材料:Beryllium Copper

最小频率:DC

安装风格:Bulkhead

方向:Right Angle

产品类型:RF Adapters - In Series

系列:KFR

侧1射频系列:2.92 mm

侧2射频系列:2.92 mm

特性

超宽带，直流至40 GHz

扁平响应

低插入损耗，典型值0.12 dB

出色的驻波比，典型值为1.07:1

应用

射频电缆和设备的互连

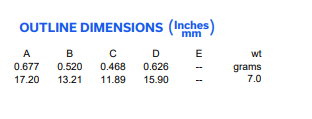

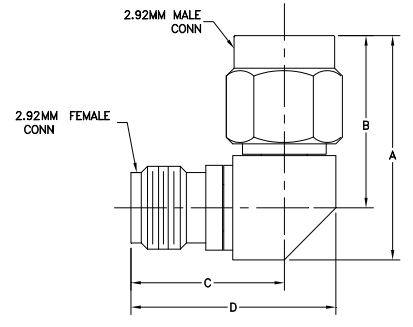

尺寸图
