英飞凌TDA5200接收器芯片的产品概述、特性及应用

2025/3/28 13:53:52
浏览次数: 15

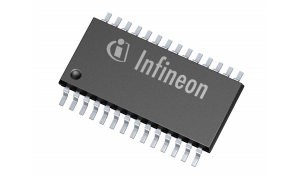

TDA5200接收器芯片是一款功耗极低的单芯片ASK单转换接收机，适用于868-870 MHz和433-435 MHz的接收频带。IC提供了高度的集成，只需要几个外部组件。该设备包含低噪声放大器（LNA）、双平衡混频器、完全集成的VCO、PLL合成器、晶体振荡器、带RSSI发生器的限幅器、数据滤波器、数据比较器（限幅器）和峰值检测器。此外，还有一个断电功能，可以节省电池寿命。

英飞凌TDA5200接收器芯片的产品概述、特性及应用

规格参数

类型:Receiver

工作频率:870 MHz

最大工作温度:+ 85 C

最小工作温度:- 40 C

封装 / 箱体:TSSOP-28

安装风格:SMD/SMT

封装:Reel

封装:Cut Tape

商标:Infineon Technologies

频率范围:433 MHz to 435 MHz, 868 MHz to 870 MHz

湿度敏感性:Yes

产品类型:RF Receiver

系列:TDx5200

特性

•低电源电流（868 MHz时I s=4.8 mA，434 MHz时I s=4.6 mA）

•电源电压范围5 V±10%

•电源电流极低的断电模式（典型值为50 nA）

•完全集成的VCO和PLL合成器

•射频输入灵敏度<–107 dBm

•可选择的频率范围约为868-870 MHz和433-435 MHz

•可选择的参考频率

•具有RSSI生成功能的限制器，工作频率为10.7 MHz

•带外部电容器的二阶低通数据滤波器

•具有自调节阈值的数据切片器

应用

•无钥匙进入系统

•远程控制系统

•报警系统

•低比特率通信系统

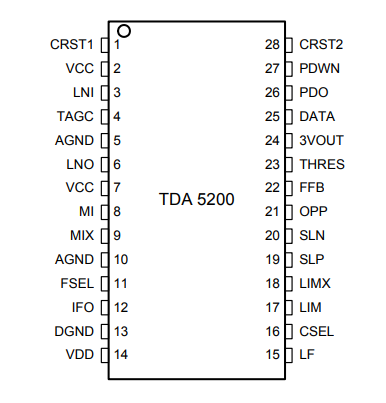

引脚配置图

英飞凌TDA5200接收器芯片的产品概述、特性及应用
