LVA-6183PN+低噪声放大器电子元器件的参数、特性及应用分析

2025/3/28 14:08:31
浏览次数: 11

Mini-Circuits的LVA-6183PN+是一种基于GaAs HBT工艺制造的超低相位噪声分布式MMIC放大器。该放大器工作频率为6至18 GHz，具有高动态范围和超低相位噪声，增益为19.9 dB，P1dB为+19.6 dBm，OIP3为+28.7 dBm，噪声系数为4.1 dB。LVA-6183PN+非常适合与低噪声信号源和高灵敏度收发器信号链一起使用，用于商业、工业和国防应用。

LVA-6183PN+低噪声放大器电子元器件的参数、特性及应用分析

规格参数

工作频率:6 GHz to 18 GHz

工作电源电压:6 V

增益:19.9 dB

NF—噪声系数:5.7 dB

类型:Low Noise Amplifiers

安装风格:SMD/SMT

封装 / 箱体:QFN-24

P1dB - 压缩点:19.6 dB

OIP3 - 三阶截点:28.7 dBm

最小工作温度:- 45 C

最大工作温度:+ 105 C

系列:LVA

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

输入返回损失:20 dB

隔离分贝:41.3 dB

通道数量:1 Channel

Pd-功率耗散:1.27 W

产品类型:RF Amplifier

特性

宽带，6至18 GHz

超低相位噪声，典型-10 kHz偏移时为165 dBc/Hz

输出P1dB，典型值+19.6 dBm

输出IP3，典型+28.7 dBm

4x4 mm 24引脚QFN型封装

应用

测试与测量

雷达、电子战和电子对抗防御系统

5G MIMO和回程无线电系统

信号分配网络

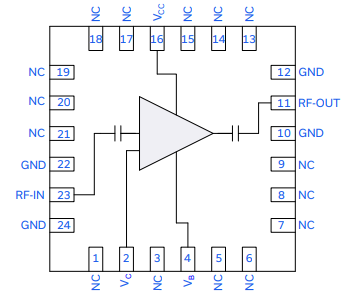

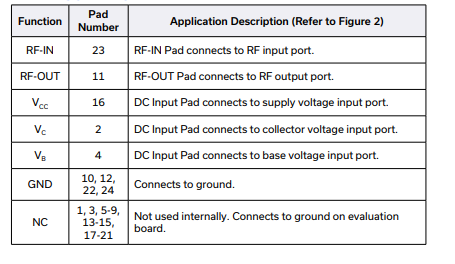

尺寸图

LVA-6183PN+低噪声放大器电子元器件的参数、特性及应用分析

LVA-6183PN+低噪声放大器电子元器件的参数、特性及应用分析
