EP2-5G+功分器的参数、特性应用及简单示意图

2025/3/31 11:49:28
浏览次数: 6

Mini-Circuits的EP2-5G+是一款MMIC双向0°分路器/合路器，设计用于24至30 GHz的宽带操作，支持许多需要在宽频率范围内高性能的应用，包括相控阵雷达、5G应用以及仪器仪表等。该型号在2 x 2 mm 6引脚QFN封装中提供了高达0.5W的出色功率处理（作为分路器/合路器），具有良好的隔离性和低相位和幅度不平衡性。EP2-5G+采用GaAs IPD技术制造，不仅提供可重复的性能，而且具有高水平的ESD保护。

EP2-5G+功分器的参数、特性应用及简单示意图

规格参数

产品:Splitters/Combiners

频率:24 GHz to 30 GHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:MC1630-1

最小工作温度:- 55 C

最大工作温度:+ 105 C

系列:EP2

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:1.3 dB

单位重量:28.350 mg

特性

宽带，24至30 GHz

高隔离，典型值24dB。27GHz

适用于5G应用的低成本分路器

振幅不平衡性极佳，典型值为0.1 dB。27GHz

相位不平衡良好，27GHz时为4°

尺寸小，2x2毫米

可水洗

应用

5克

相控阵

仪器

雷达

卫星通信

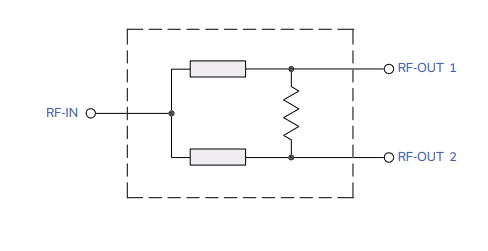

简单示意图

EP2-5G+功分器的参数、特性应用及简单示意图
